arme un Amplificador portatil 9V y te lo muestro

Mensaje por Chapin el Dom Abr 01, 2012 9:09 pm

HOLA AMIGOS
HOY LES VOY A MOSTRAR COMO ARMAR UN AMPLIFICADOR PORTÁTIL QUE FUNCIONA
CON UNA BATERÍA DE 9V Y SE BASA EN EL LM386 QUE ENTREGA HASTA 1.5 W A
MÁXIMO PODER.

LO QUE LES VOY A MOSTRAR PASO A PASO ES A FABRICARSE UN MINI CAJA
ACÚSTICA Y COMO CONSTRUIR EL CIRCUITO DEL AMPLIFICADOR Y MONTAR TODO
JUNTO.

LA CALIDAD DEL AMPLIFICADO Y LA CAJA ACÚSTICA DE DE MUY BUENA
CALIDAD. PERFECTO PARA ENCHUFAR EL MP3, LA GUITARRA, NOTEBOOKS ,RADIOS
DE BOLSILLO, TU CELULAR O CUALQUIER OTRA COSA QUE TENGA MÚSICA POR ASÍ
DECIRLO.

EL PRECIO DEL TODO EL MONTAJE VARÍA.. LA PLAQUETA CUESTA ALREDEDOR
DE 7 8 PESOS(2 a 3 uSs) Y LA CAJA PODES USAR ALGUNA QUE TENGAS POR HAY
DE MADERA DE CARTÓN O DE PLÁSTICO TAMBIÉN PODRÍAS USAR UN TOPEER QUE YA
NO USES..EN CASO DE QUE NO TENGAS NINGUNA YO TE VOY A MOSTRAR PASO A
PASO COMO CONSTRUIR UNA CON CARTÓN PRENSADO Y TABLITAS

dijo:

Aca justamente probe el circuirto en la photo board y dio resultados
exelentes tiene un muy buen golpe y un sonido muy bueno[/quote]








LISTA DE MATERIALES


PARA LA CAJA ACÚSTICA:


(Esta caja la arme basandome en mis recursos pero ustedes deberán modificarla para ajustarla a sus recursos y necesidades)

(También las medidas fueron elegidas dependiendo de el tamaño de mi parlante pero ustedes pueden modificar el tamaño)

[*]cartón prensado con 1 mt por 1mt alcanza

[*]tablitas de madera de 1.5 cm*1.5 cm pero con otra medidas también sirve

[*]un trozo de otra madera mas gueza para la base como por ej mdf por 1cm

[*]cola para madera

[*]una hoja de sierra


[*]clavos y tornillos rosca chapa o rosca para madera

[*]mecha de copa(opcional)

[*]una agujereadora y mechas

[*]un lugar cómodo para trabajar

[*]lima escofina o lija para trabajar la madera y el cartón

[*]clavos chicos como los de carpintería que son de cabeza bien finita y no se ven mucho



Opcional


[*]una manijita para llevar la caja

[*]tornillos con tuerca para adormar el frente

[*]pintura

[*]y alguna plantilla de algo te te guste por ejemplo algunas notas musicales o el logo de tu banda favorita

[*]una telita fina como la de las medias finas o una maya de acero
como la tela mosquitera (yo use tela de media fina de color negro)

[*]y algunas que otras cosas como tornillos.

dijo:Aca justamente probe el circuirto en la photo board y
dio resultados exelentes tiene un muy buen golpe y un sonido muy
bueno[/quote]



PLANO DE LA CAJA CON MEDIDAS






Acá tenemos las medidas de la caja acústica estas son las medidas
que voy a nombrar el resto del tutorial pero ustedes pueden modificar
las medidas y las técnica de construccion y materiales

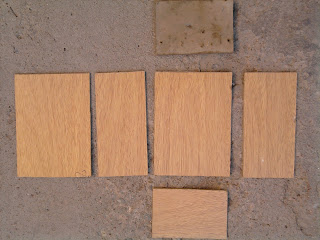

Cortar el material

Yo utilize un cartón que viene con un papel con motivos pegados en este caso es una imitacion de madera




CORTAR EL AGUJERO PARA LOS PARLANTES


Yo voy a utilizar un solo parlante de televisor de 2w 8ohms que
tiene un diámetro de 10cm o 2.5 pulgadas pero ustedes pueden utilizar
por ejemplo 2 0.5 w o los de pc son de 3w

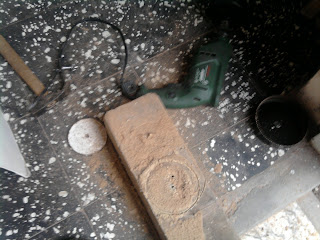

Para hacer el agujero yo use mechas de copa pero si no tiene pueden
usar un tablita y 2 clavosclavan los clavos en un pedaso de madera a la
distancia un poco menos del radio  de su parlante por ejemplo
el mio el radio es de 5cm y tendran que usar 4.5 cm para que el parante
no se salga para afuera

 clavan uno de los clavos al centro del cartón hasta
atravesarlo y el otro clavo que se encuentra en la tabla lo apoyan sobre
el cartón y presionando suavemente comienzan a girar la
madera el clavo tendría que comenzar a calar el cartón mas o
menos a 1ml de profundidad lo retiran y lo colocan en el mismo agujero
pero del otro lado y repiten el paso de girar



Una vez hecha la caladura de ambos lados debería salir facimente
(pueden acelerar el proceso afilando el clavo que realisa el corte)

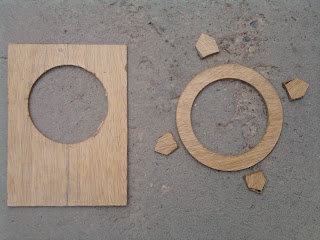

Con ese mismo método pueden hacer el adorno que se encuentra del lado derecho de la foto y unas patitas para simular una tapa

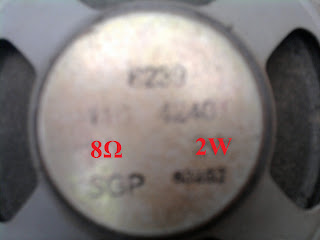

Parlante 2w 8ohms de una tv antiguano lo compren vallan a un serví de tv y pidan uno(ellos los tiran)




3. FABRICACION DEL SUJETADOR DEL PARLANTE


Hagan igual que en la foto. Es solo un cuadrado de cartón con un
corte circular del mismo tamaño del parlante (hagan de la misma manera
que el paso anterior al agujero) es para que no se mueva.

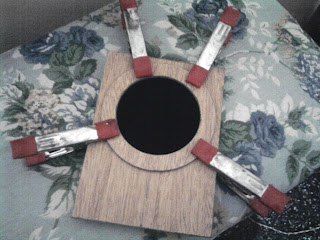

4.ARMADO DEL FRENTE[/b
]


Con cola para madera pegamos la telita o maya de alambre(corten un
circulo del mismo tamaño al del agujero y luego lo estiran para que
quede trenzado)y luego con un cuter hacemos unos tajos en la parte que
va pegada para ayudar la aderencia de la pieza una vez colocada la cola
colocamos peso sobre las piezas para que se peguen o unas pinsas como yo







5.SUJETAR EL PARLANTE


Con ayuda de la agujereadora o un de ultima un destorniyador plano
hacemos unos agujeros igual que en la foto y colocamos unos tornillos

también tendremos que cortar unas chapitas por lo menos de 3 cm de
largo y 1 cm de ancho con un corte para para poder apretarlas con los
tornillos Las cabezas de los tornillos sirven como adorno de la parte de
enfrente

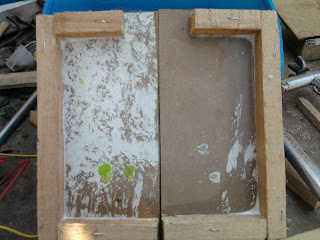

6.COLOCACIÓN DE LOS ESQUINEROS



Yo lo tengo que hacer de esa forma porque me estorba el parlante pero ustedes lo pueden hacer todo alrededor de las tapas a y b

Para esta parte nos ayudaremos del plano que se encuentra al principio

datos:

la maderita de arriba va separada unos 3ml del borde para que la tapa F calse dentro

la mas larga es la que va atornillada la tapa de atrás, esa va bien al borde

y la de abajo va atornillada a la base, la distancia del borde varía según el grosor de la tapa D.

Las tabitas van clavadas y pegadas con cola para madera(yo intente poner la menor cantidad de clavos y la mayor de pegamento)

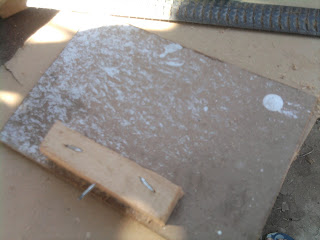

7.TAPA SUPERIOR


Esta parte o tapa f lleva un solo esquinero de 5 cm de largo para
clavar la parte del frente y también es donde atonillaremos la
manija para transportarlo

 como se muestra en el plano va atornillado con 2 tornillo o
4 como quieran a  las tapas A y B  en la tablitas mas
cortitas(la que queda para arriba en la imagen del paso 6)

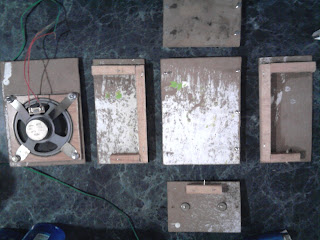

8.ENSAMBLAJE





:::AYUDADOS CON LA AGUJEREADORA HACEMOS UNOS AGUJEROS DONDE VA A IR
CADA TORNILLO PERO LA MECHA Y EL AGUJERO TIENENE QUE SER MAS CHICOS QUE
LOS TORNILLOS PARA QUE PUEDAN AJUSTAR:::





UNA VEZ HECHO ESO SE LO DEJA SECAR TODA LA NOCHE CON UN PESO O UNAS ATADURAS DE ALAMBRE ALREDEDOR PARA QUE SE PEGUE CON DEBE

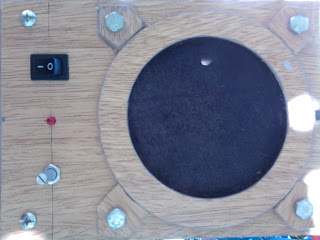

NA VEZ QUE SE SECO VAMOS A HACER LOS AGUJEROS PARA LA LLAVE EL LED Y EL POTENCIOMETRO








HACEMOS CADA AGUJERO AYUDADOS CON UNA LINEA FINA PARA GUIARNOS





(tuve que poner un led rojo para esta foto porque no encontraba el verde XD)





COMO MENCIONE AL PRINCIPIO SI QUERÍAN LE COLOCABAN UNA MANIJA PARA TRANSPORTARLA

YO FABRIQUE MI PROPIA MANIJA CON RETASOS DE LOS ESQUINEROS

LOS CORTE A LA MEDIDA DE MI MANO

LAS CLAVE, PEGUE, LIJE,Y LA BARNICÉ Y GUA LA UNA MANIJA QUE CONBINA CON LA CAJITA DE MARAVILLA










LA ENTRADA DE AUDIO LA COLOQUE EN LA PARTE DE ATRÁS CON UN CONECTOR HEMBRA DE 3.5 MM





ACÁ LA CAJA YA TERMINADA SIN LA PARTE ELECTRÓNICA





BUENO ACA EL MONTAJE LISTO (perdón pero salio re oscura pero se alcansa a ver)




Aqui
terminamos, espero que les haya gustado y servido, cualquier duda ya
saben... Pregunten, PERDON POR LA CALIDAD PERO ES K YA ES TARDE Y ANDO
CANSADO

Saludos
